Drohnenvermessung im Bauunternehmen Franz Trippe

Das Bauunternehmen Franz Trippe GmbH aus dem hochsauerländischen Schmallenberg deckt mit über 100 Mitarbeitern ein breites Spektrum vom Erd- und Tiefbau über den Straßenbau bis zum Landschaftsbau ab. Hinzu kommt die Entwicklung von Gewerbe- und Wohnbauflächen inklusive Erschließung. Als zukunftsorientiertes Unternehmen hat die Franz Trippe GmbH schon früh mit der Digitalisierung der Bauprozesse begonnen. Heute sind sämtliche Arbeitsschritte komplett digital integriert – von der Vermessung mit Trimble Tachymetern und GNSS-Rovern über die Umsetzung mit Trimble Earthworks Maschinensteuerungen bis zur Abrechnung.

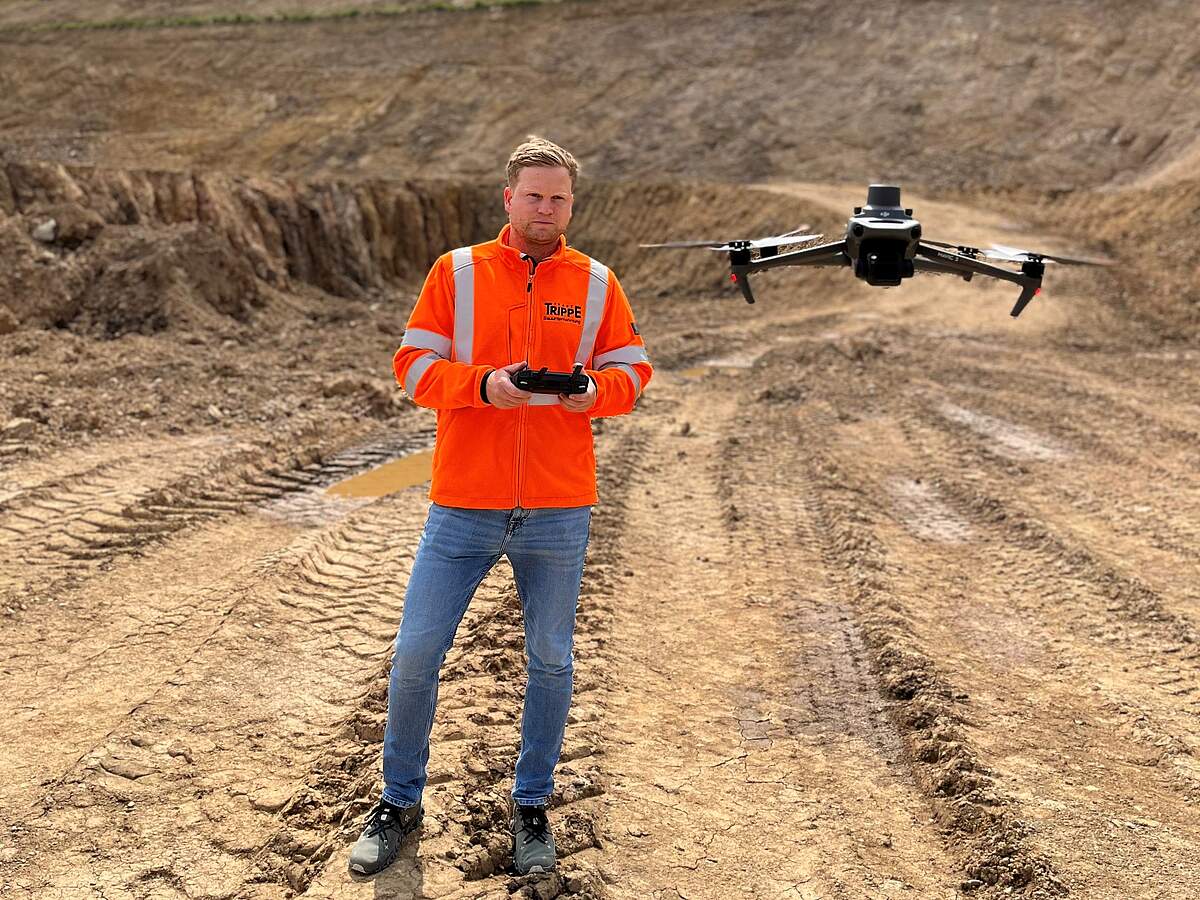

Als weiterer Baustein kam die Drohnenvermessung hinzu, um auch die Bauvermessung und Datenauswertung noch effizienter zu gestalten. Nach einer zweitägigen In-House-Schulung durch die Fa. Rotorkonzept legten insgesamt 7 Mitarbeiter die Prüfung über das EU-Fernpilotenzeugnis der Kategorie A2 erfolgreich ab. Neben dem theoretischen Anteil ging es im Praxisteil darum, die Steuerung der neu angeschafften Drohne DJI Mavic 3 Enterprise kennenzulernen und erste Flugmanöver zu absolvieren.

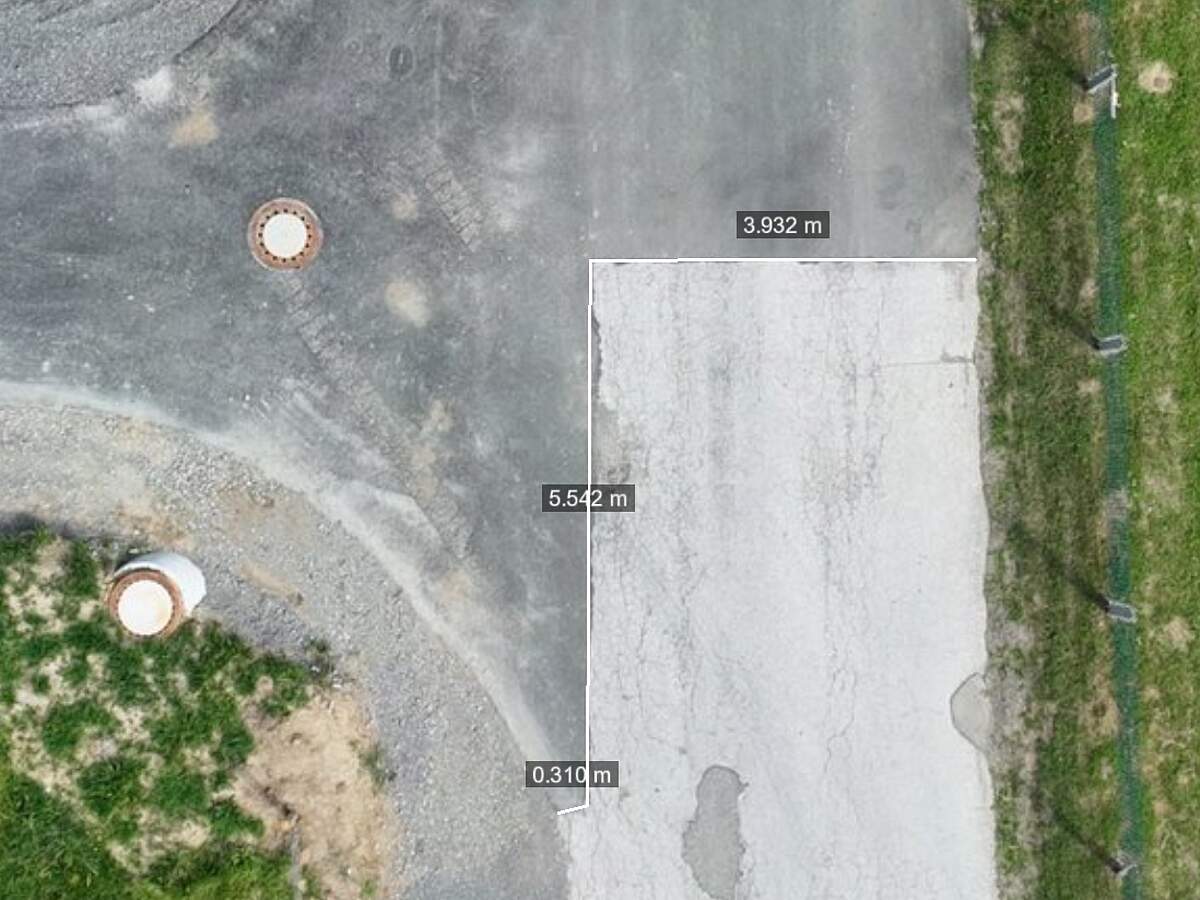

In einem darauffolgenden Termin mit Kundenberater Carsten Pella von SITECH Deutschland gab es eine Einführung in die Datenplattform Trimble Stratus. Die Plattform wertet die Luftbilder der Drohne aus und dient der Verarbeitung von Geländeaufnahmen, der Erstellung von digitalen Geländemodellen und zur Überprüfung des Baufortschritts. Alle Bauleiter der Firma haben Zugriff und können schnell und präzise Flächen, Volumen oder Entfernungen für die Abrechnungen ermitteln. Ein weiterer Vorteil: Allen Projektbeteiligten kann ein Zugriff auf die Baumaßnahme gewährt werden. Die ausgewerteten Daten werden mittlerweile auch von einigen Auftraggebern und Kommunen für die Abrechnung anerkannt.

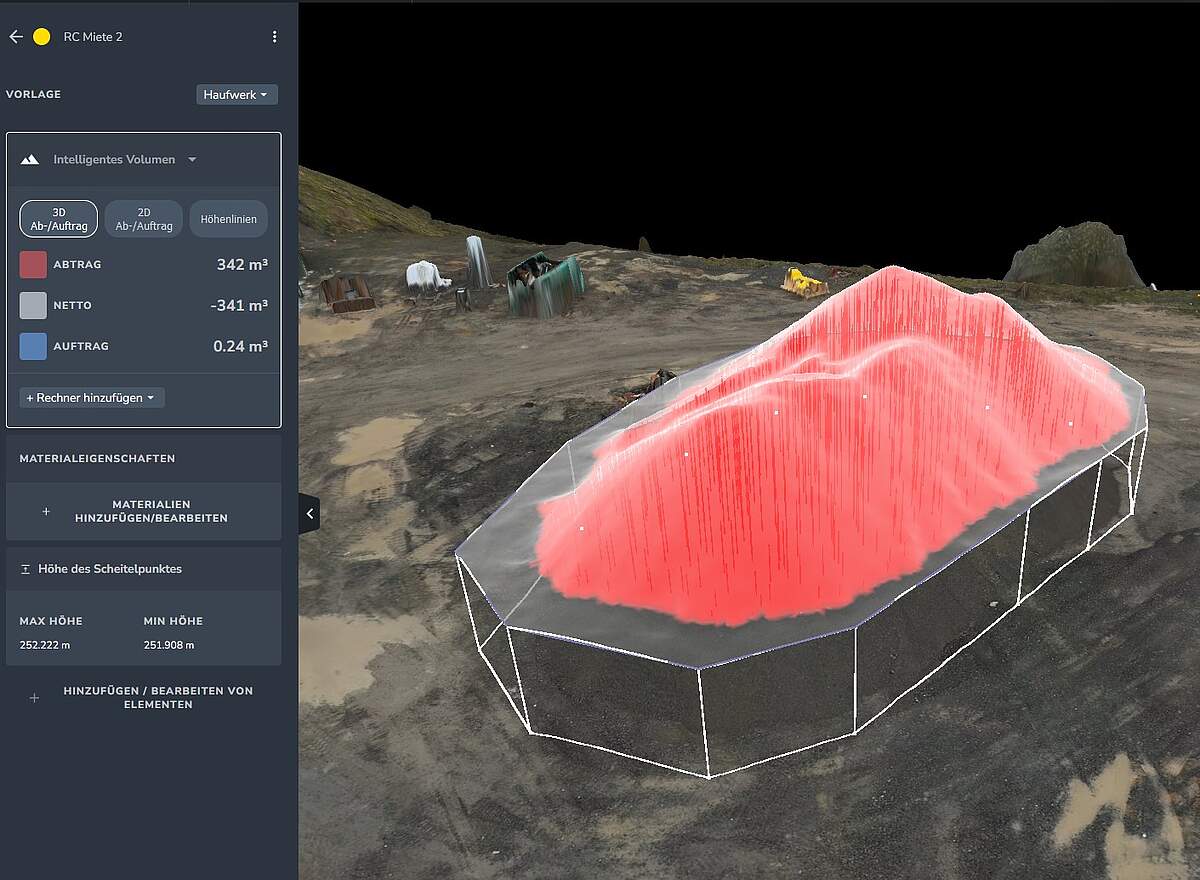

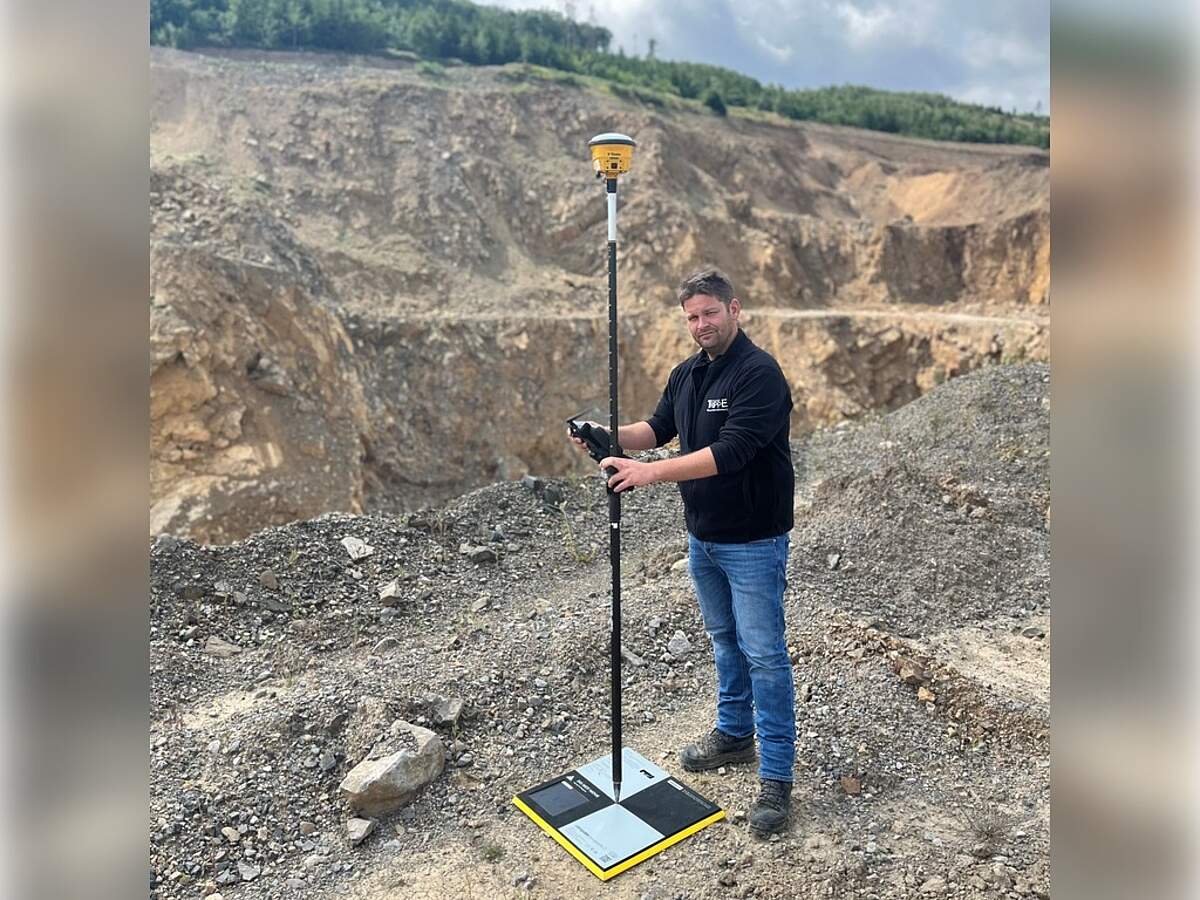

Kürzlich hatte das Vermessungsteam einen Steinbruch für Haldenaufmaße und zur Bewertung von Materialbeständen aufgenommen. Das Gelände war ca. 26 Hektar groß und durch große Höhenunterschiede und Felsformationen gekennzeichnet. Die Befliegung mit der Drohne dauerte ca. eineinhalb Stunden – inklusive Einmessen des Bodenpunkts mit dem Rover. Beim konventionellen Aufmaß hätte man mit einem Aufwand von mehreren Tagen rechnen müssen. Während des Flugs wurden über 2.800 Bilder aufgenommen, die mit dem Trimble Stratus Service zu einer Punktwolke in hoher Qualität aufbereitet wurden. Die Daten standen bereits nach wenigen Stunden zur Verfügung.

Drohnenvermessung lohnt sich auch bei kleinen Projekten

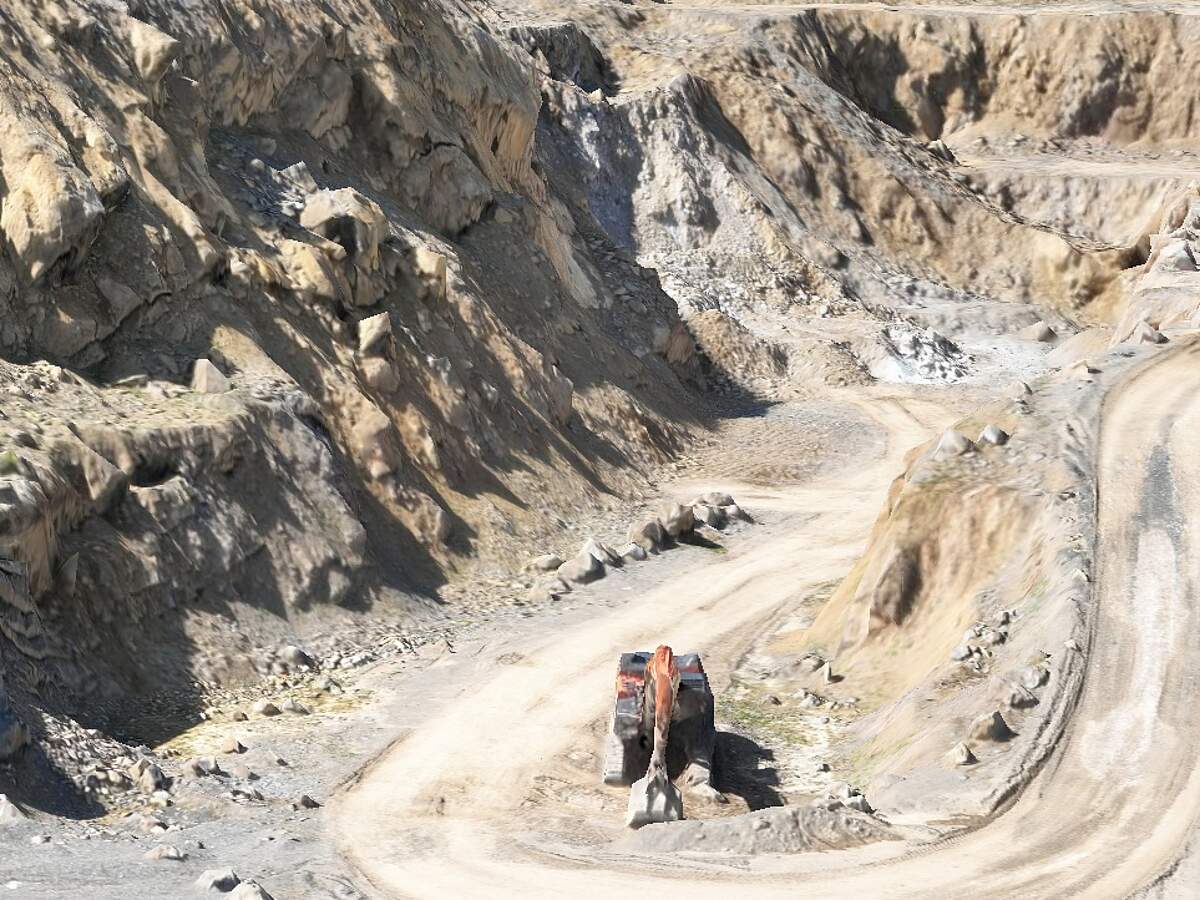

Die Drohnenvermessung spielt natürlich im unwegsamen Gelände des Sauerlands ihre Stärken aus. Aber auch bei kleinen Projekten ist die Vermessung aus der Luft deutlich schneller. Ein Beispiel ist die Entwicklung eines Nahversorgungszentrums, bei dem das Erdmaterial zu Mieten mit unterschiedlichen Deponieklassen zusammengeschoben wurde. Die Mieten wurden mit der Drohne beflogen, die Punktwolke konnte direkt für die Abrechnung genutzt werden.

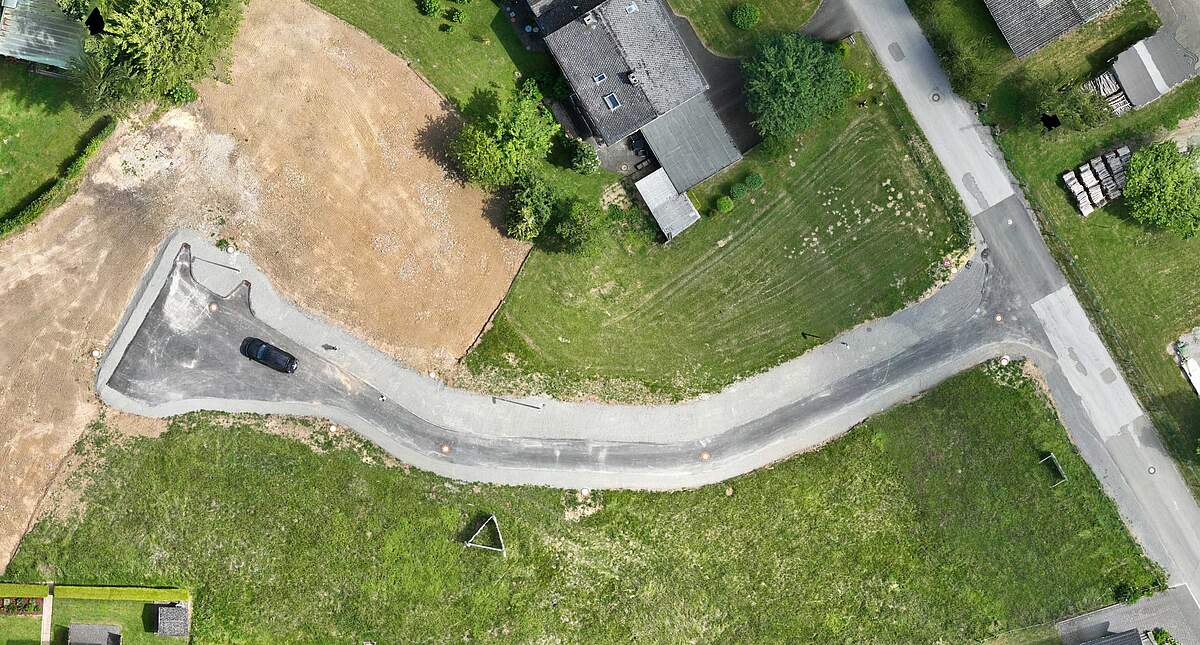

Der Vorteil ist nicht nur die schnelle Vermessung, sondern auch das dabei entstehende Orthofoto – eine Aufnahme, bei der das Luftbild verzerrungsfrei und maßstabsgetreu die Oberfläche wiedergibt. So nutzt die Firma Trippe die Drohne nicht nur für Abrechnungszwecke, sondern auch für die Angebotserstellung und Planung neuer Baumaßnahmen.
